Datos del producto:
|
| TX: | Ayuda 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T en la línea puerto | RX: | Ayuda 10Gbase-R en puerto del anfitrión |
|---|---|---|---|
| Huella: | huella Caliente-enchufable de SFP | Interfaz: | RJ45 |
| Fuente de alimentación: | +3.3V DC | Cable: | 10 Gigabit Ethernet sobre el cable del gato 6a |
Características
Ayuda 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T del ¨ en la línea puerto
Ayuda 10Gbase-R del ¨ en el puerto del anfitrión
huella Caliente-enchufable de SFP del ¨
El ¨ condensa el montaje del conector RJ-45
¨ RoHS-obediente y sin plomo
Sola +3.3V fuente de alimentación del ¨
¨ 10 Gigabit Ethernet sobre el cable del gato 6a
Temperatura de funcionamiento ambiente del ¨: 0°C a +70°C o a -40°C a +85°C

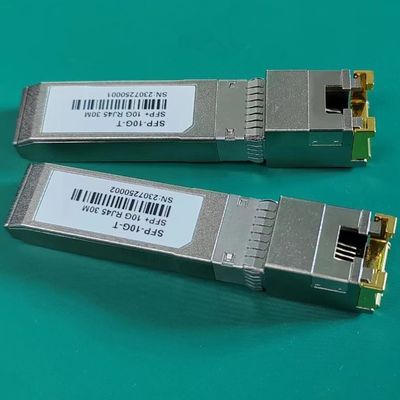

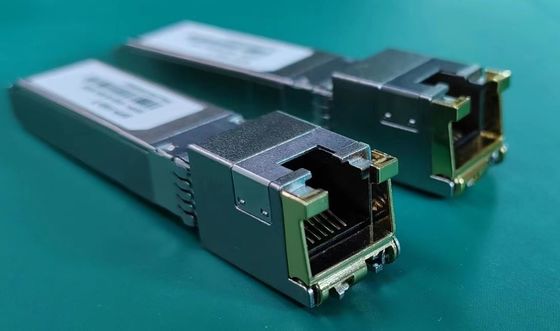

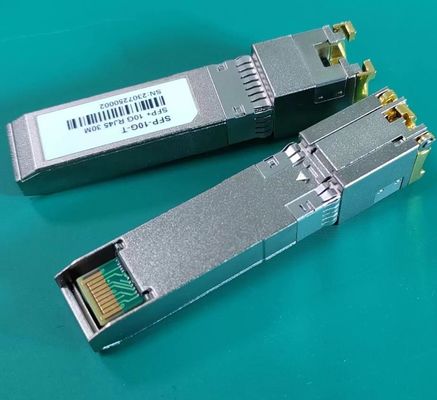

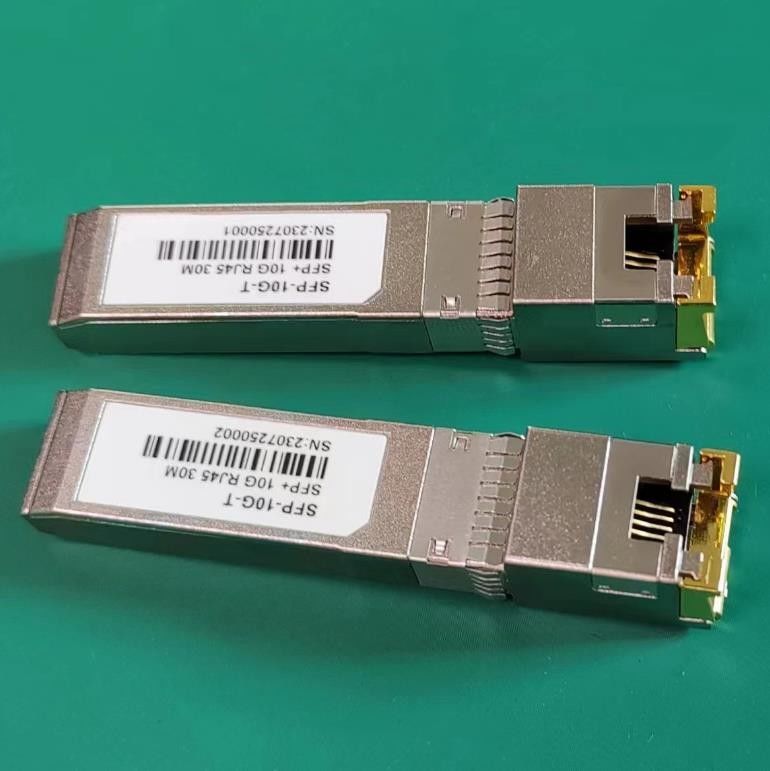

Los transmisores-receptores enchufables de OP-SFP-10 G-T Copper Small Form (SFP) se basan en el acuerdo multi de la fuente de SFP (MSA). Son compatibles con los estándares 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T como se especifica en IEEE Std 802,3. FR-SFP-10G-T utiliza el perno del RX_LOS de SFP (debe ser levantado en el anfitrión) para la indicación del vínculo. Si levantar o abrir el perno del TX_DISABLE de SFP, PHY IC sea reset.
Longitud de cable
| Línea puerto | Cable | Alcance | Puerto del anfitrión |
| 10Gbase-T | CAT6A | los 30m | 10GBase-R |
| 5Gbase-T | CAT5E | los 50m | 10GBase-R |
| 2.5Gbase-T | CAT5E | los 50m | 10GBase-R |
| 1000base-T | CAT5E | el 100m | 10GBase-R |
Pin Descriptions
| Pin | Símbolo | Nombre/descripción | Referencia. |
| 1 | VEET | Transmisor molido (campo común con la tierra del receptor) | 1 |
| 2 | TFAULT | Falta del transmisor. No apoyado. | |
| 3 | TDIS | Neutralización del transmisor. Salida del laser discapacitada en alto o abierto. | 2 |
| 4 | MOD_DEF (2) | Línea de datos de la definición 2. del módulo para la identificación serial. | 3 |
| 5 | MOD_DEF (1) | Línea del reloj de la definición 1. del módulo para la identificación serial. | 3 |
| 6 | MOD_DEF (0) | Definición 0 del módulo. Puesto a tierra dentro del módulo. | 3 |
| 7 | Rate Select | Ninguna conexión requirió | |
| 8 | LOS | El alto indica ligado no. el punto bajo indica ligado. | |
| 9 | VIRE | Receptor molido (campo común con la tierra del transmisor) | 1 |
| 10 | VIRE | Receptor molido (campo común con la tierra del transmisor) | 1 |
| 11 | VIRE | Receptor molido (campo común con la tierra del transmisor) | 1 |
| 12 | RD | El receptor invirtió DATOS hacia fuera. La CA se juntó | |
| 13 | RD+ | El receptor No-invirtió DATOS hacia fuera. La CA se juntó | |
| 14 | VIRE | Receptor molido (campo común con la tierra del transmisor) | 1 |
| 15 | VCCR | Fuente de alimentación del receptor | |
| 16 | VCCT | Fuente de alimentación del transmisor | |
| 17 | VEET | Transmisor molido (campo común con la tierra del receptor) | 1 |
| 18 | TD+ | El transmisor No-invirtió DATOS adentro. La CA se juntó. | |
| 19 | TD | El transmisor invirtió DATOS adentro. La CA se juntó. | |
| 20 | VEET | Transmisor molido (campo común con la tierra del receptor) | 1 |
Notas:
1. La tierra del circuito está conectada con la tierra del chasis
2. PHY inhabilitó en TDIS > 2.0V o abierto, permitido en TDIS < 0="">
3. Debe ser levantado con 4.7k - los ohmios 10k en el anfitrión tablero a un voltaje entre 2,0 V y 3,6 que el V. MOD_DEF (0) tira de la línea punto bajo para indicar el módulo se enchufan.
