Datos del producto:
|
| Puerto de los datos: | RJ-45 | Paquete: | Pequeño factor de forma de SFP |
|---|---|---|---|
| Fuente de alimentación: | 3.3V | Distancia: | 30meter para 10G (cable de CAT6A) |
| Temperatura de caso: | 0°C a +70°C o a -40°C a +85°C | Tarifa de datos: | • Ayuda 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T en la línea puerto |
Características
Ayuda 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T del ¨ en la línea puerto
Ayuda 10Gbase-R del ¨ en el puerto del anfitrión
huella Caliente-enchufable de SFP del ¨
El ¨ condensa el montaje del conector RJ-45
¨ RoHS-obediente y sin plomo
Sola +3.3V fuente de alimentación del ¨
¨ 10 Gigabit Ethernet sobre el cable del gato 6a
Temperatura de funcionamiento ambiente del ¨: 0°C a +70°C o a -40°C a +85°C
Descripción

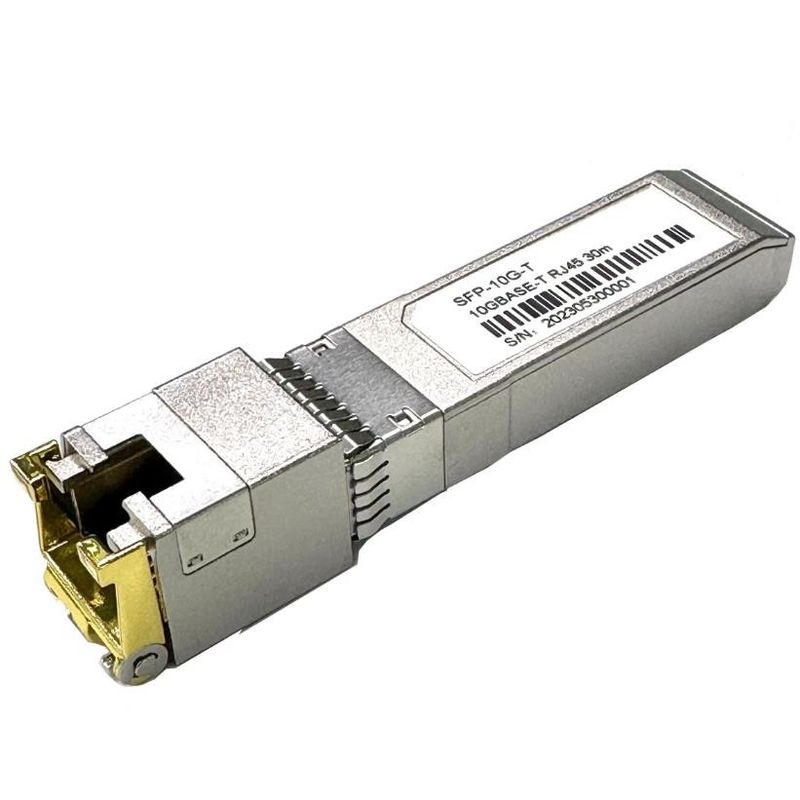

Los transmisores-receptores enchufables de SFP-10 G-T Copper Small Form (SFP) se basan en el acuerdo multi de la fuente de SFP (MSA). Son compatibles con los estándares 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T como se especifica en IEEE Std 802,3. SFP-10G-T utiliza el perno del RX_LOS de SFP (debe ser levantado en el anfitrión) para la indicación del vínculo. Si levantar o abrir el perno del TX_DISABLE de SFP, PHY IC sea reset.
Longitud de cable
| Línea puerto | Cable | Alcance | Puerto del anfitrión |
| 10Gbase-T | CAT6A | los 30m | 10GBase-R |
| 5Gbase-T | CAT5E | los 50m | 10GBase-R |
| 2.5Gbase-T | CAT5E | los 50m | 10GBase-R |
| 1000base-T | CAT5E | el 100m | 10GBase-R |
Pin Descriptions
| Pin | Símbolo | Nombre/descripción | Referencia. |
| 1 | VEET | Transmisor molido (campo común con la tierra del receptor) | 1 |
| 2 | TFAULT | Falta del transmisor. No apoyado. | |
| 3 | TDIS | Neutralización del transmisor. Salida del laser discapacitada en alto o abierto. | 2 |
| 4 | MOD_DEF (2) | Línea de datos de la definición 2. del módulo para la identificación serial. | 3 |
| 5 | MOD_DEF (1) | Línea del reloj de la definición 1. del módulo para la identificación serial. | 3 |
| 6 | MOD_DEF (0) | Definición 0 del módulo. Puesto a tierra dentro del módulo. | 3 |
| 7 | Rate Select | Ninguna conexión requirió | |
| 8 | LOS | El alto indica ligado no. el punto bajo indica ligado. | |
| 9 | VIRE | Receptor molido (campo común con la tierra del transmisor) | 1 |
| 10 | VIRE | Receptor molido (campo común con la tierra del transmisor) | 1 |
| 11 | VIRE | Receptor molido (campo común con la tierra del transmisor) | 1 |
| 12 | RD | El receptor invirtió DATOS hacia fuera. La CA se juntó | |
| 13 | RD+ | El receptor No-invirtió DATOS hacia fuera. La CA se juntó | |
| 14 | VIRE | Receptor molido (campo común con la tierra del transmisor) | 1 |
| 15 | VCCR | Fuente de alimentación del receptor | |
| 16 | VCCT | Fuente de alimentación del transmisor | |
| 17 | VEET | Transmisor molido (campo común con la tierra del receptor) | 1 |
| 18 | TD+ | El transmisor No-invirtió DATOS adentro. La CA se juntó. | |
| 19 | TD | El transmisor invirtió DATOS adentro. La CA se juntó. | |
| 20 | VEET | Transmisor molido (campo común con la tierra del receptor) | 1 |
Notas:
1. La tierra del circuito está conectada con la tierra del chasis
2. PHY inhabilitó en TDIS > 2.0V o abierto, permitido en TDIS < 0="">
3. Debe ser levantado con 4.7k - los ohmios 10k en el anfitrión tablero a un voltaje entre 2,0 V y 3,6 que el V. MOD_DEF (0) tira de la línea punto bajo para indicar el módulo se enchufan.
interfaz de la corriente eléctrica de voltio de +3.3V
El SFP-10G-T tiene una gama de voltaje de entrada de 3,3 V el +/- 5%. El voltaje máximo 4V no se permite para el funcionamiento continuo.
| Interfaz de la corriente eléctrica de +3,3 voltios | ||||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | unidad | Notas/condiciones |
| Fuente actual | Es | 900 | 1200 | mA |
poder máximo 4W encima gama completa del voltaje y temperatura. Vea la nota de la precaución abajo |
|
| Voltaje entrado | Vcc | 3,13 | 3,3 | 3,47 | V | Referido a la tierra |
| Voltaje máximo | Vmax | 4 | V | |||
| Sobretensión | Isurge | TBD | mA |
Enchufe caliente sobre de estado estacionario actual. Vea la nota de la precaución abajo |
||
Precaución: El consumo de energía y la sobretensión son más altos que los valores especificados en SFP MSA
Señales de poca velocidad
MOD_DEF (1) (LCC) y MOD_DEF (2) (SDA), es el dren abierto Cmos señala (véase la sección VII, “protocolo de comunicación serial”). MOD_DEF (1) y MOD_DEF (2) se debe levantar al host_Vcc.
| Señales de poca velocidad, características electrónicas | |||||
| Parámetro | Símbolo | Minuto | Máximo | unidad | Notas/condiciones |
| PUNTO BAJO de la salida de SFP | Vol. | 0 | 0,5 |
V
|
4.7k a 10k levantan al host_Vcc, medido en el lado del anfitrión del conector |
| ALTO de la salida de SFP | VOH | host_Vcc -0,5 | host_Vcc + 0,3 |
V
|
4.7k a 10k levantan al host_Vcc, medido en el lado del anfitrión del conector |
| SFP entró BAJO | VIL | 0 | 0,8 | V |
4.7k a 10k levantan a Vcc, medido en el lado de SFP del conector
|
| ALTO de la entrada de SFP | VIH | 2 | Vcc + 0,3 | V |
4.7k a 10k levantan a Vcc, medido en el lado de SFP del conector |
Interfaz eléctrico de alta velocidad
Todas las señales de alta velocidad CA-se juntan internamente.
| Interfaz eléctrico de alta velocidad, transmisión Línea-SFP | ||||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | unidad | Notas/condiciones |
| Línea frecuencia | la Florida | 125 | Megaciclo |
codificación 5-level, por IEEE 802,3 |
||
| Impedancia de salida de Tx | Zout, TX | 100 | Ohmio |
Diferencial, para todos frecuencias en medio 1MHz y 125MHz |
||
| Impedancia de entrada de Rx | Zin, RX | 100 | Ohmio |
Diferencial, para todos frecuencias en medio 1MHz y 125MHz |
||
| Interfaz eléctrico de alta velocidad, Anfitrión-SFP | ||||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | unidad | Notas/condiciones |
|
Sola entrada de datos terminada oscilación |
Vinsing | 250 | 1200 |
milivoltio
|
Solo terminado | |
|
Sola salida de datos terminada oscilación |
Voutsing | 350 | 800 | milivoltio | Solo terminado | |
| Tiempo de la subida/caída | Tr, Tf | 175 | picosegundo | 20%-80% | ||
| Impedancia de entrada de Tx | Zin | 50 | Ohmio | Solo terminado | ||
| Impedancia de salida de Rx | Zout | 50 | Ohmio | Solo terminado | ||
Especificaciones generales
| General | ||||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | unidad | Notas/condiciones |
| Tarifa de datos | BR | 1 | 10,3125 | Gb/sec |
IEEE 802,3 compatible. Vea observa 1,2 abajo |
|
Notas:
1. La tolerancia del reloj es +/- 50 PPM
Especificaciones ambientales
Se permite la detección automática de la cruce. El cable externo de la cruce no se requiere
| Especificaciones ambientales | ||||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | unidad | Notas/condiciones |
| Temperatura de caso de funcionamiento | Anuncio publicitario | Tc | 0 | +70 | °C | |
| Industria | -40 | +85 | °C | |||
| Temperatura de almacenamiento | -40 | +85 | °C | |||
Información el ordenar
| Número de parte | Modo de la velocidad | Temporeros |
| SFP-10G-TA1-C | 10G/5G/2.5G/1.25G | 0~70℃ |
| SFP-10G-TA1-I | 10G/5G/2.5G/1.25G | -40~85℃ |
