Datos del producto:
|
| Tipo del transmisor-receptor: | Cobre de SFP | Fuente de alimentación: | +3.3V DC |
|---|---|---|---|
| Tarifa de datos: | 1.25Gb/s | Temperatura de caso de funcionamiento: | 0°C a +70°C o a -40°C a +85°C |
| Vivienda del tipo: | Metal | Conector de los datos: | RJ-45 |
Características
Hasta las transmisiones de datos bidireccionales 1.25Gb/s
huella Caliente-enchufable de SFP
RX Los/sin la función del Los
Recinto completamente metálico para la EMI baja
Disipación de energía baja (0,5 W típicos)
Montaje compacto del conector RJ-45
Acceso a la capa física IC vía el autobús serial de dos hilos
Operación 1000BASE-X en sistemas huespedes con el interfaz de SERDES
10/100/1000Mbps obediente en sistemas huespedes con el interfaz de SGMII
operación 100Base-FX en sistemas huespedes con el interfaz de SERDES
Gama de temperaturas de funcionamiento de caso de 0°C a +70°C o a -40°C a +85°C
Usos
Gigabit Ethernet 1,25 sobre el cable del gato 5
Descripción

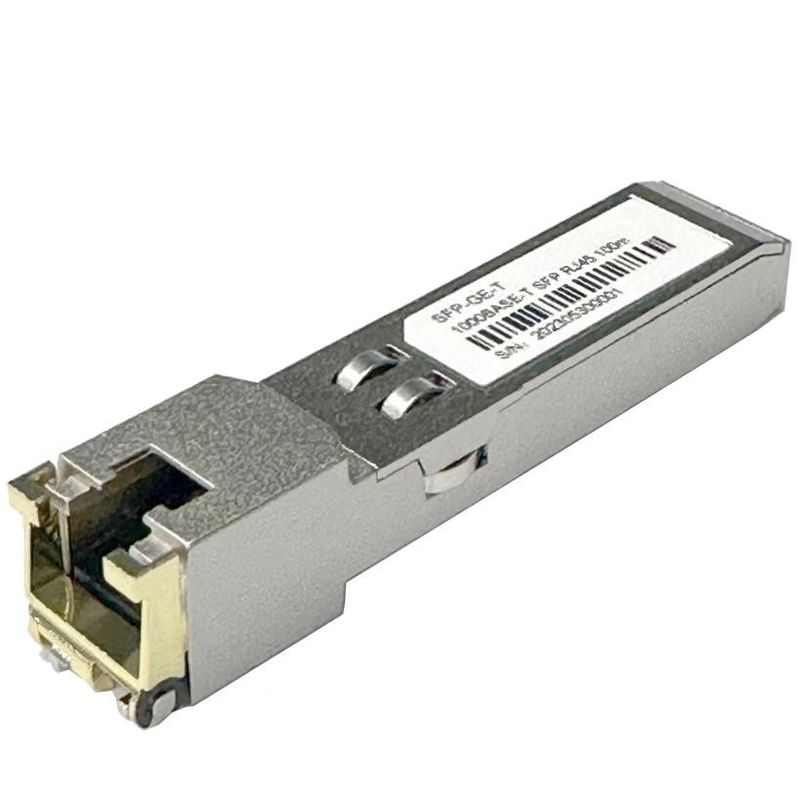

Los transmisores-receptores enchufables de la pequeña forma del cobre de SFP-GE-T (SFP) son un módulo de alto rendimiento, rentable obediente con Gigabit Ethernet y los estándares 1000BASE-T como se especifica en IEEE 802. 3-2002 e IEEE 802.3ab, que apoya tarifa de datos 1000Mbps hasta 100 metros alcanzan sobre el cable de conductor doble retorcido sin blindaje de la categoría 5. El módulo apoya Mbps 1000 lleno - las transmisiones de datos a dos caras con 5 señales llanas de la modulación de amplitud de pulso (PAM). Los cuatro pares en el cable se utilizan con un índice del símbolo de 250Mbps en cada par. El módulo provee de la información serial estándar de la identificación obediente SFP MSA, que se puede alcanzar con una dirección de A0h vía el protocolo serial de 2wire Cmos EEPROM.
Pin Descriptions
| Pin | Nombre de la señal | Descripción | Tape Seq. | Notas |
| 1 | VEET | Tierra del transmisor | 1 | |
| 2 | FALTA DE TX | Indicación de la falta del transmisor | 3 | Note1 |
| 3 | NEUTRALIZACIÓN DE TX | Neutralización del transmisor | 3 | Note2 |
| 4 | MOD_DEF (2) | Señal de datos seriales de SDA | 3 | Note3 |
| 5 | MOD_DEF (1) | Señal de reloj serial de la LCC | 3 | Note3 |
| 6 | MOD_DEF (0) | Punto bajo de TTL | 3 | Note3 |
| 7 | Rate Select | No conectado | 3 | |
| 8 | LOS | Pérdida de señal | 3 | Note4 |
| 9 | VIRE | Tierra del receptor | 1 | |
| 10 | VIRE | Tierra del receptor | 1 | |
| 11 | VIRE | Tierra del receptor | 1 | |
| 12 | RX- | Inv. Datos recibidos hacia fuera | 3 | Nota 5 |
| 13 | RX+ | Datos recibidos hacia fuera | 3 | Nota 5 |
| 14 | VIRE | Tierra del receptor | 1 | |
| 15 | VCCR | Fuente de alimentación del receptor | 2 | |
| 16 | VCCT | Fuente de alimentación del transmisor | 2 | |
| 17 | VEET | Tierra del transmisor | 1 | |
| 18 | TX+ | Transmita los datos adentro | 3 | Nota 6 |
| 19 | TX- | Inv. Transmita los datos adentro | 3 | Nota 6 |
| 20 | VEET | Tierra del transmisor | 1 |
Notas:
Tape Seq.: Secuencia del compromiso del Pin durante tapar caliente.
1) La falta de TX no se apoya y está conectada siempre para moler.
2) La neutralización de TX, una entrada usada para reajustar el módulo del transmisor-receptor, este perno se levanta dentro del módulo con un resistor de 4,7 KΩ.
V) del punto bajo (0 – 0,8: Transmisor-receptor encendido
Entre (0,8 V y 2,0 V): Indefinido
Alto (2,0 – 3,465 V): El transmisor-receptor en reajustó el estado
Ábrase: El transmisor-receptor en reajustó el estado
3) MOD-Def 0,1,2. Éstos son los pernos de la definición del módulo. Deben ser levantados con un resistor 4.7K~10K en el tablero del anfitrión. Levante el voltaje será VccT o VccR
La MOD-Def 0 es puesta a tierra por el módulo para indicar que el módulo está presente
La MOD-Def 1 es la línea del reloj de interfaz en serie de dos hilos para la identificación serial
La MOD-Def 2 es la línea de datos de interfaz en serie de dos hilos para la identificación serial
4) RX_LOS (pérdida de señal): LVTTL compatible con un voltaje máximo de Host_Vcc. RX_LOS puede permitido o inhabilitado (referir a la información el ordenar), RX_LOS no se utiliza y se ata siempre para moler vía el resistor de 100 ohmios.
5) RD-/+: Éstas son las salidas diferenciadas del receptor. Son CA juntadas 100 líneas diferenciadas que se deban terminar con 100 (diferencial) en el usuario SERDES.
6) TD-/+: Éstas son las entradas diferenciadas del transmisor. CA-se juntan, las líneas diferenciadas con la terminación diferenciada 100 dentro del módulo.
