Datos del producto:
|
| Tipo de la fibra: | Solo modo | Nombre de producto: | Circulador óptico |
|---|---|---|---|
| Wavelenght: | 1550nm | Typr del conector: | FC/PC FC/APC, LC/PC, LC/APC |
| Resaltar: | Circulador de fibra óptica del solo modo,circulador óptico 1550nm,Circulador de la fibra del solo modo |
||

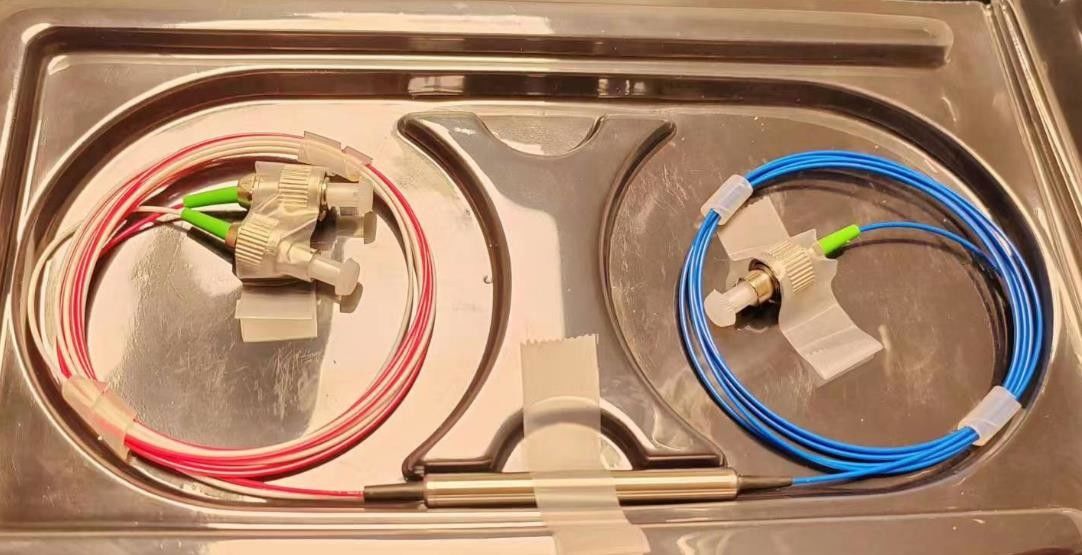

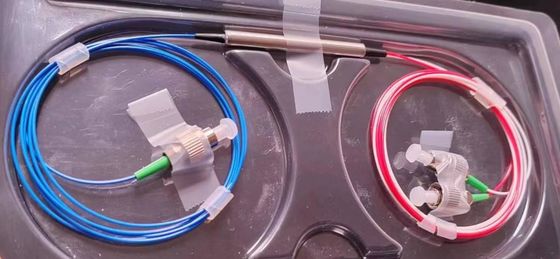

Tres solo modo portuario Wavelenght distribuidor de fibra óptica 1550nm
Solo modo 1550nm distribuidor óptico
Un circulador óptico es un dispositivo que encamina la luz en una dirección específica en una fibra óptica. Es un dispositivo del tres-puerto que actúa encendido el principio de no reciprocidad, significando que los viajes ligeros en una dirección particular y no vuelve a su fuente.

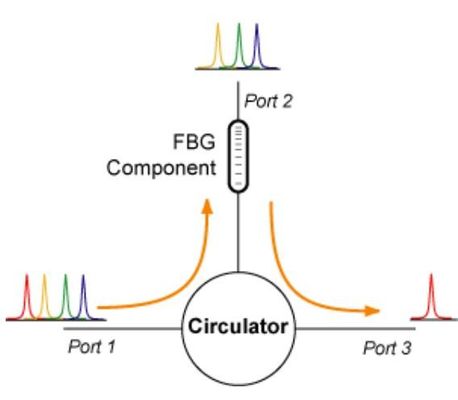

El ejemplo abajo representa el uso de un circulador de caer un canal óptico de un sistema de DWDM usando una reja de Bragg de la fibra (FBG). Los canales de la entrada DWDM se juntan en el puerto 1 del dispositivo con un dispositivo de FBG conectado para virar 2. hacia el lado de babor. La sola longitud de onda reflejó del FBG entra el circulador de nuevo en el puerto 2 y se encamina para virar 3. hacia el lado de babor. Las señales restantes pasan a través del FBG y de la salida en la fibra superior.

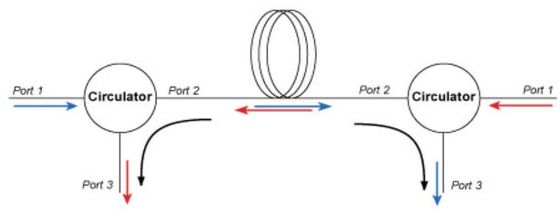

Los circuladores se pueden también utilizar para enviar una señal óptica en dos direcciones abajo de una sola fibra. Un circulador está situado en ambos extremos de la fibra. Cada circulador funciona para añadir una señal en una dirección mientras que quita la señal en la otra. Vea el ejemplo abajo.
Especificaciones
| Longitud de onda de funcionamiento (nanómetro) | 1550+/-30 |
| Pérdida de inserción (Port1 a Port2) (DB) | <0> |
| Pérdida de inserción (Port2 a Port3) (DB) | <0> |
| Aislamiento (2 portuarios para virar 1) hacia el lado de babor (DB) | >40 |
| Aislamiento (3 portuarios para virar 2) hacia el lado de babor (DB) | >40 |
| Pérdida dependiente de la polarización | <0> |
| Pérdida de vuelta | >55 |
