SM OM3 DVI sobre la programación óptica del sistema de transporte del suplemento de la fibra EDID
DVI sobre el suplemento de la fibra

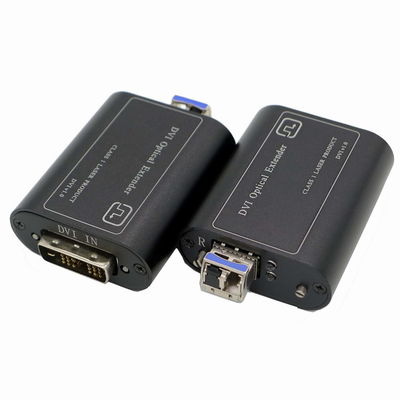

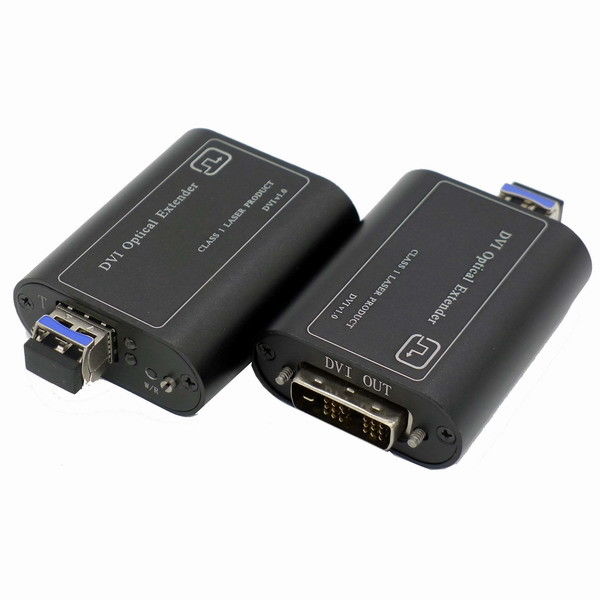

El suplemento óptico de DVI es un sistema de transporte de la fibra óptica capaz de distribuir señales de alta resolución de DVI sobre una sola fibra óptica con longitudes de cable hasta 300 metros (fibra de OM3 milímetro) o el 10km (fibra) del SM, la resolución hasta 4096× 2160@30HZ. Conecte el transmisor antes de usar en los monitores será utilizado, hacen clic en la llave del transmisor, para leer y escribir EDID será leído y almacenado en la exhibición dentro del transmisor, el EDID que se programa de modo que pueda adaptarse a las características de diversa resolución del sistema de visualización, para hacer su uso más sucinto, conveniente y confiable.
El DVI sobre transmisión del ratio de la resolución de la definición de la ayuda del convertidor de la fibra la diversa alta, el más alto puede ser el alcance UXGA 1600*1200 o WUXGA 1920* 1200@60Hz o TVAD 1080P 1920* 1080@60Hz, 2048x1080, 2K/4K, resolución máxima 4096× 2160@30HZ. Ancho de banda máximo 11Gbps.
ESPECIFICACIÓN
Opitcal:
| Longitud de onda | 850nm &1310nm |
| De potencia de salida | -6~-1dBm |
| Fibra óptica | OM3 con varios modos de funcionamiento, solo modo 9/125u |
| Sensibilidad de Rx | -16dBm |
| Conector óptico | 1 x LC |
| Distancia | 0~300M ()/los 0~10KM (SM) de OM3 MILÍMETRO |
Vídeo:
| Entrada-salida de DVI | ||
| Vídeo de la salida | DVI 1,0 | |
| Señal video entrada | 0.5~1.0V P-P | |
| Señal entrada DDC | 5V P-P (TTL) | |
| Conector | Varón de 18+1 DVI | |
| General: | ||
| Energía entrada | 5 V DC | |
| Consumo de energía (máximo) | 2.4W (máximo) | |
| Temperatura de funcionamiento | -20°C a 55°C | |
| Temperatura de almacenamiento | -40°C a 85°C | |
| Humedad de funcionamiento | 0 ~ el 95% (sin condensación) | |
| Peso neto | 190g por pares | |
| Material del caso | Aluminio | |
| Tamaño del producto | 64mm×52mm×22.5m m (L/W/H) | |
Instalación y operación de equipo
Paso 1: Ponga la PC y la corriente del monitor.
Paso 2: lea el monitor de EDID, lea los métodos siguen por favor los pasos abajo:
(1) primero conectar el adaptador de 5 v con el transmisor, asegura a poder luces LED rojas claras para arriba. (2) abierto la fuente de alimentación del monitor, después conecta el lanzamiento del interfaz del transmisor DVI con el dispositivo de exhibición del interfaz de DVI.
(3) la prensa el botón de lectura/grabación del transmisor EDID, la luz de EDID R/W se enciende para arriba, dice que es leer el dispositivo de presentación de la información de EDID. El indicador luminoso verde sale después de que 10 segundos dijeran lean la información de EDID se terminen, interruptor del poder del transmisor.
Poder y estado de la lámpara de EDID W/R: luz roja de la fuente de alimentación, leer y escribir a EDID la luz verde.
Nota: si un cambio en otro dispositivo de exhibición, hace por favor el segundo paso otra vez.
Paso 3: primero conecte el adaptador de 5 v con el transmisor, aseguran a poder luces LED rojas claras para arriba, conectan el interfaz del transmisor DVI con la PC del interfaz de DVI.
Paso 4: conecte el adaptador de 5 v con el receptor, para asegurarse de que el poder las luces LED rojas claras para arriba. Conecte el puerto de DVI del receptor y de la exhibición.
Paso 5: según la carta sea conexiones de la fibra óptica del LC.
Poder del receptor y estado de la lámpara de la fibra: luz roja de la fuente de alimentación, señal de fibra óptica que conecta la luz verde.
