Datos del producto:
|

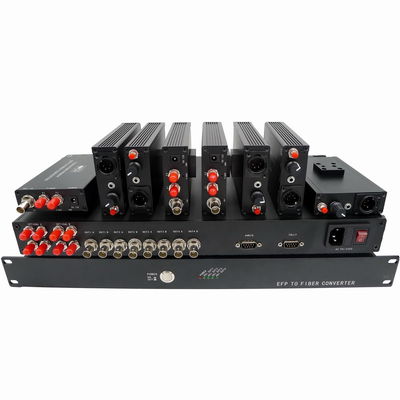

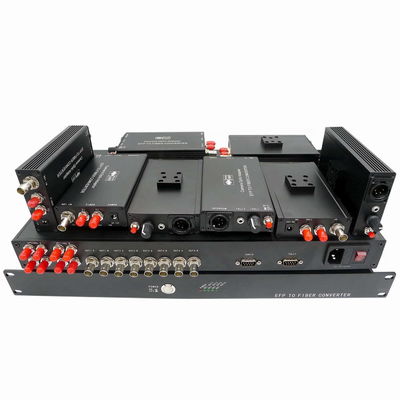

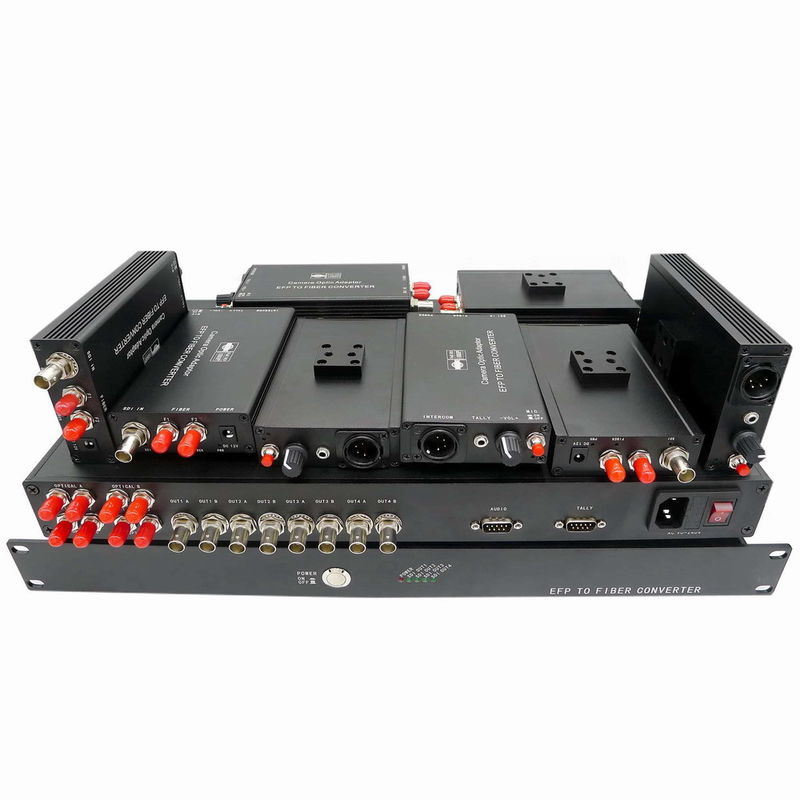

Sistema simple de la fibra de la cámara del EFP

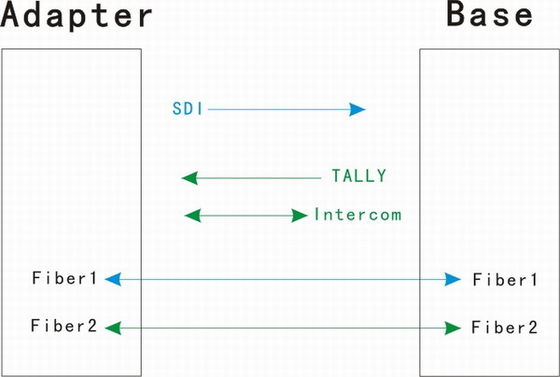

El EFP simple a la fibra incluye un adaptador óptico de la cámara y una estación base óptica. El sistema transporta 1 señal de la cámara a la estación base, intercomunicador del ch 3G/HD-SDI (el extremo puede ser las 4 auriculares conectadas del perno del profesional o 5 del perno XLR, el extremo de OB puede ser estación principal conectada del intercomunicador), cuenta (un color o dos colores de la cámara se puede seleccionar). El sistema pone todas las señales necesarias para la producción de la multi-cámara 3G/HD-SDI en un cable de la fibra, asegurando conectividad robusta, sin problemas en cualquier estudio o la producción remota. La parte inferior del agujero del tornillo se puede caber con un soporte del zapato de la cámara.
Debido a su función simple, 4 bases se pueden combinar en una estación base óptica.
Características
· 1 ch SDI delantero
· Maneje todos los modelos patológicos
· Igualación automática del cable para asegurar integridad de señal
· 3G/HD/SD-SDI entró el reconocimiento auto, ayuda 270Mbit/s - 2.97Gbit/s según SMPTE los 424M, SMPTE los 292M y SMPTE los 259M
· el 10+Km en la transmisión por fibras ópticas del solo modo
· Entradas de micrófono con el mudo y los preamplificación
· Auricular con el volumen hacia arriba o hacia abajo
· Salida de la cuenta LED+/- o cierre del contacto seco opcional
· Genlock o TC/BB es opcionales
· Los datos teledirigidos son también opcionales
· El agujero inferior del tornillo se puede instalar con un soporte del zapato de la cámara
Especificaciones:
Índice general
| Temporeros del trabajo | -25°C a 55°C |
| Temporeros del almacenamiento | -40°C a 85°C |
| humedad | 0 ~ el 95% (sin condensación) |

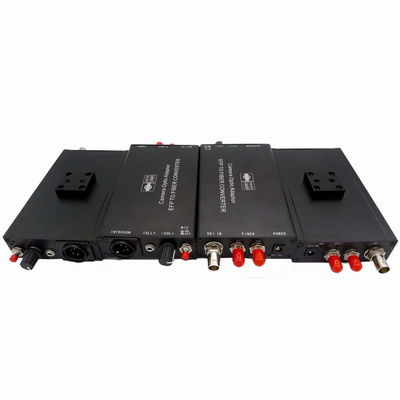

| Adaptador óptico de la cámara | |
| Energía entrada | DC 11~19V |
| Consumo de energía | <10w> |
| Peso neto | <0> |
| Tamaño del aspecto | 140mm*82mm*28m m |
| Estación base óptica | |
| Energía entrada | AC90~240V |
| Consumo de energía | <20w> |
| Peso neto | 3kg |
| Tamaño del aspecto | 19" soporte de estante estándar 1U |
Óptico:
| Longitud de onda | 1310nm/1550nm/CWDM |
| De potencia de salida | -6~-1dBm |
| Sensibilidad de Rx | <-18dbm> |
| Distancia de transmisión | SM fiber10km, milímetro de fibra los 550m |
| Conector óptico | ST/FC/SC/LC |
Entrada-salida del SDI:
| Formato de la señal | SMPTE los 424M, SMPTE los 292M, SMPTE los 259M |
| Tarifa de datos | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Igualación del cable |
Cable automático EQ (cable de Belden 1694A) los 250m @ 270Mbit/s, el 140m @ 1.5Gbit/s, los 80m @ 3Gbit/s |
| Interfaz del SDI | BNC 75 ohmios |
Genlock/TC/BB (puede ser opcional)
| Número de canales | 1 |
| Impedancia de la entrada-salida | BNC 75Ω (desequilibrio) |
| Voltaje de la entrada-salida | 1.0Vp-p |
| Aumento diferenciado | <> |
| Fase diferenciada | <> |
| SNR | >60dB |

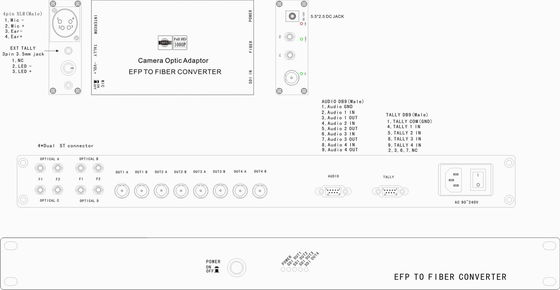

Intercomunicador:
| Adaptador óptico de la cámara | |
| Interfaz | 4pin XLR (varón) /5pin XLR (conector de auriculares)/3.5m m de la hembra |
| Micrófono | Entradas de micrófono con el mudo y los preamplificación |
| Auricular | con el volumen hacia arriba o hacia abajo |
| Estación base óptica | |
| Interfaz | Enchufe de DB9 (femenino) o de 3.5m m: El nivel de línea desequilibró la entrada y la salida audios, |
Cuenta:
| Adaptador óptico de la cámara | |
| Interfaz | enchufe o 3pin mini XLR de 3.5m m |
| Salida | Cierre del contacto seco o LED+/- mojado |
|
En: corto o LED encendido Apagado: abierto o LED apagado |
|
| Estación base óptica | |
| Interfaz | DB9 (varón) |
| Entrada | Cierre o TTL del contacto seco |
| En: ponga en cortocircuito al punto bajo de la tierra o de TTL apagado: alto abierto o de TTL | |
