Datos del producto:
|
| Tipo: | Convertidor de fibra |
|---|
CARACTERÍSTICAS
· 1 vídeo del canal y transmisión audio de la señal video digital sobre fibra óptica
· Maneja el modelo patológico
· Igualación automática del cable para asegurar integridad de señal
· 270Mbit/s reclocking automático - 1.48Gbit/s - 3Gbit/s
· Tipo de la señal de la ayuda: 270Mbit/s a 3Gbit/s según estándares de SMPTE los 424M, de SMPTE los 292M y de SMPTE los 259M
·Directamente compatible con los sistemas de la cámara de HD-SDI y apoyar protocolos de los datos RS-485
· Capacidad larga de la transmisión por lo menos 20 kilómetros (6,2 millas)
· Potencia de entrada del bloque de terminales para el uso industrial
·Intercambio caliente de las ayudas y el tapar caliente
·Conexión óptica a una cara del solo modo de LC/PC

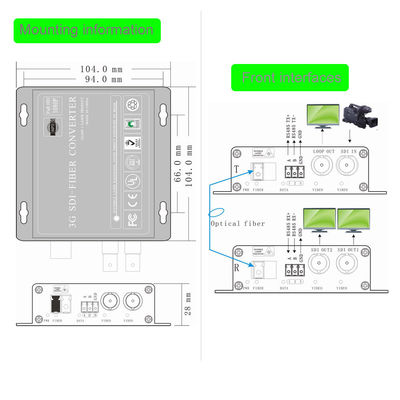

·Tipo o tarjeta-tipo independiente instalado en 19' ‘chasis del estante-soporte 2U o 4U.
DESCRIPCIÓN

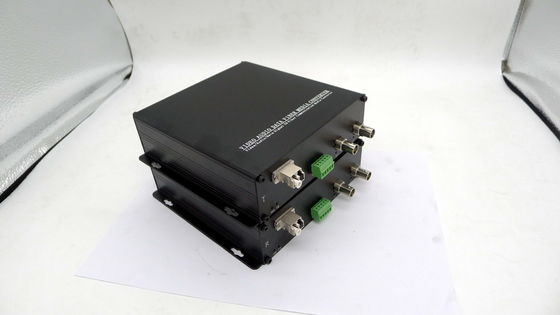

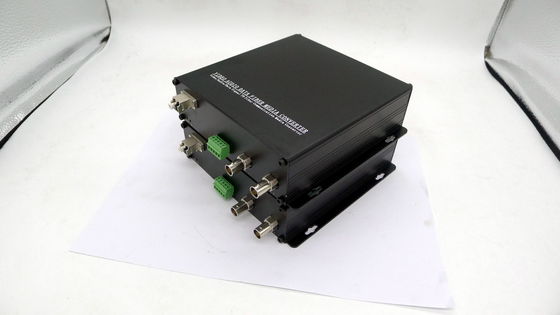

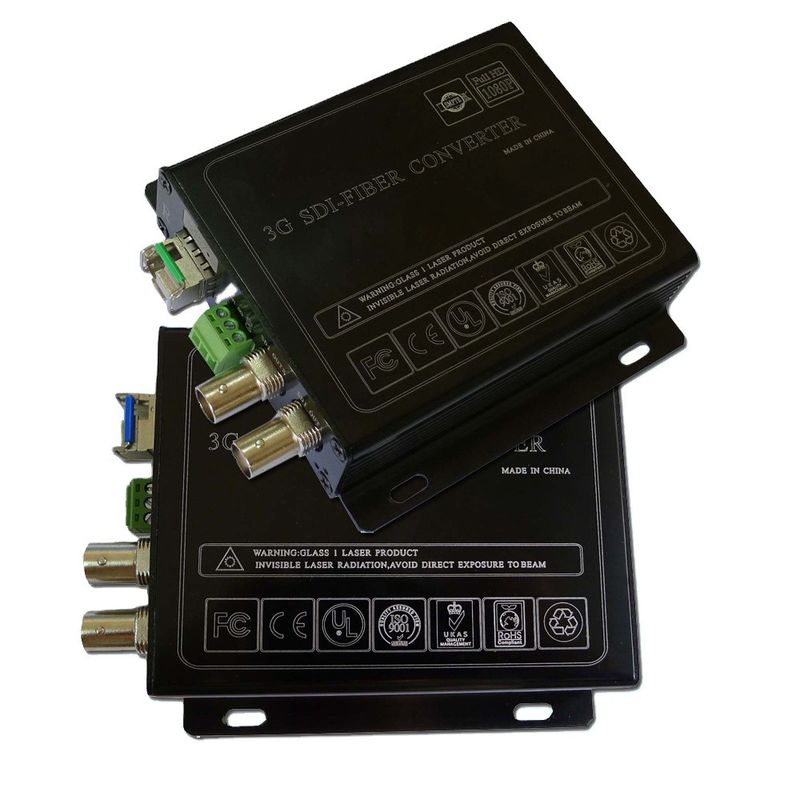

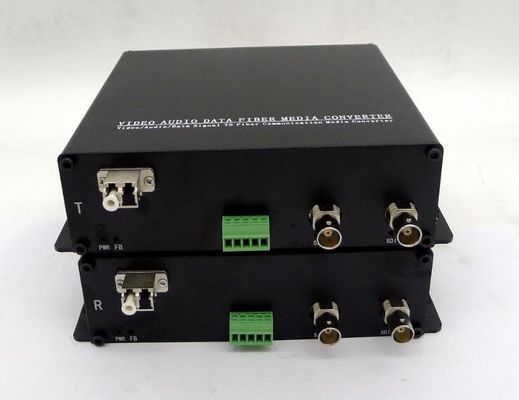

El convertidor video de la fibra de la serie del SDI es una solución ideal y económica para los usos de la difusión o de la vigilancia. Recibe una entrada eléctrica de HD-SDI, convierte perfectamente la señal eléctrica del SDI a la señal óptica del SDI del solo modo. Apoya la imagen de la transmisión de SDTV (143-540Mbps), de TVAD (1.485Gbps) y de TVAD (3Gbps, 1080p60).

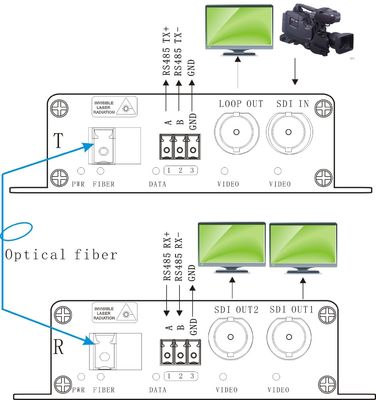

Transmisor y receptor proporcionar la igualación y reclocking en la unidad de entrada para reconstruir la señal para la calidad constante. Además, con tecnología avanzada de la fibra, el SDI puede pasar fácilmente el modelo patológico para probar su transmisión completa.
El convertidor video de la fibra de la serie del SDI se utiliza típicamente en los usos donde las cámaras tienen capacidades de P/T/Z. El diseño listo para el uso asegura la facilidad de la instalación y de la operación. Los ajustes electrónicos y ópticos nunca se requieren. Los indicadores del LED se proporcionan para inmediatamente la situación de sistema de vigilancia. Los dispositivos están disponibles para la instalación independiente o del estante-soporte, que es conveniente para diverso ambiente de trabajo.
ESPECIFICACIÓN
Óptico:
|
Longitud de onda |
149nm/1310nm |
|
De potencia de salida |
-3~+2dBm |
|
Fibra óptica |
solo modo 9/125u |
|
Sensibilidad de Rx |
-18dBm |
|
Conector óptico |
LC |
|
Distancia |
LOS 0~40KM |
Datos:
|
Protocolo de los datos |
RS485 reverso |
|
Tarifa de datos |
0~200 Kbps |
|
Tasa de error |
< 10="">-9 |
|
Conector |
Ventaja terminal estándar |
Vídeo:
|
El SDI entró |
||
|
Tipo SDI de la señal |
SMPTE los 424M, SMPTE los 292M, SMPTE los 259M |
|
|
Tarifas de datos |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
|
Igualación del cable |
Cable automático EQ (cable de Belden 1694A) los 250m @ 270Mbit/s, el 140m @ 1.5Gbit/s, los 80m @ 3Gbit/s |
|
|
Conector |
BNC 75 ohmios |
|
|
General: |
||
|
Energía entrada |
5 V DC |
|
|
Consumo de energía (máximo) |
3W |
|
|
Temperatura de funcionamiento |
0°C a 55°C |
|
|
Temperatura de almacenamiento |
-10°C a 70°C |
|
|
Humedad de funcionamiento |
0 ~ el 95% (sin condensación) |
|
|
Peso neto |
310g por pares |
|
|
Material del caso |
Aluminio |
|
