Datos del producto:
|
| Tipo: | Convertidor de fibra óptica | uso: | FTTX |
|---|---|---|---|
| Garantía: | 3 años | Nº de fibra: | 1. |

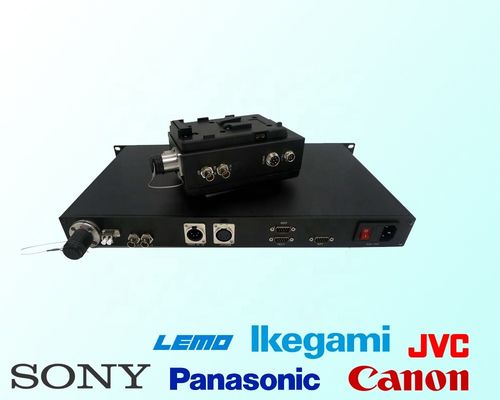

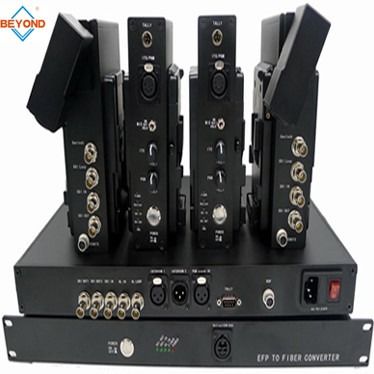

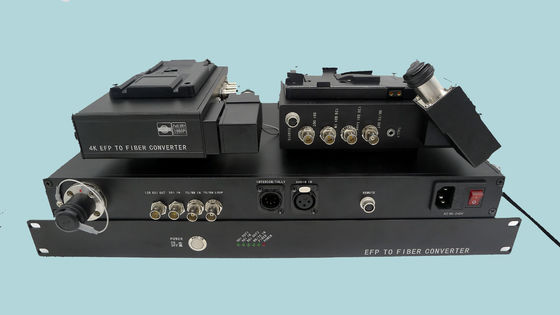

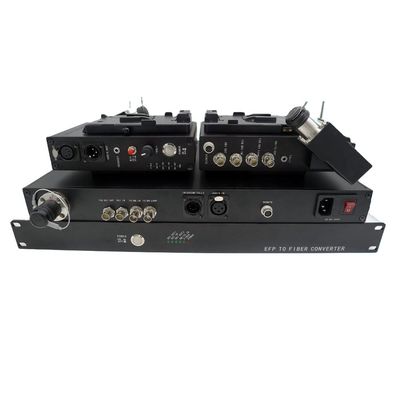

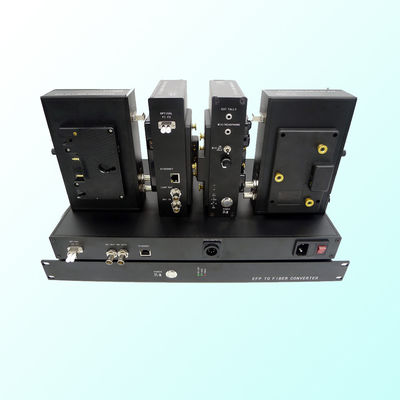

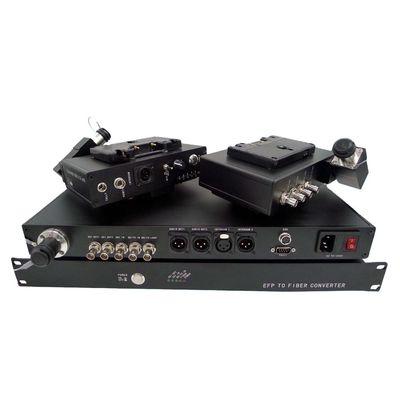

El EFP al convertidor de la fibra incluye un adaptador óptico de la cámara y una estación base óptica. El sistema transporta una señal 3G/HD-SDI de la cámara a la estación base y un vídeo de vuelta (3G/HD-SDI o CVBS), los datos, el genlock, el intercomunicador, la cuenta, el audio y los 10/100M teledirigidos Ethernet también se proporcionan. El sistema pone todas las señales necesarias para la producción de la multi-cámara 3G/HD-SDI sobre un SM/un milímetro tácticos o cable híbrido de la fibra de SMPTE, asegurando conectividad robusta, sin problemas en cualquier estudio o la producción remota.
Características
Especificaciones:
Índice general
|
Temporeros del trabajo |
-25°C a 55°C |
|
Temporeros del almacenamiento |
-40°C a 85°C |
|
humedad |
0 ~ el 95% (sin condensación) |
|
Adaptador óptico de la cámara |
|
|
Energía entrada |
DC 12~19V |
|
Consumo de energía |
10W |
|
Peso neto |
1kg |
|
Tamaño del aspecto |
160mm*100mm*44m m (sin el V-soporte/la cantidad) |
|
Estación base óptica |
|
|
Energía entrada |
AC90~240V |
|
Consumo de energía |
10W |
|
Peso neto |
3kg |
|
Tamaño del aspecto |
19" soporte de estante estándar 1U |
Óptico:
|
Longitud de onda |
1310nm/1550nm/CWDM |
|
De potencia de salida |
-6~-1dBm |
|
Sensibilidad de Rx |
<-18dbm> |
|
Distancia de transmisión |
Fibra el 10+km, milímetro del SM de fibra los 300m |
|
Conector óptico |
Dul LC /FC/ST/SC/MX/ Lemo/Neutrik (opcional) |
Entrada-salida del SDI:
|
Formato de la señal |
SMPTE los 424M, SMPTE los 292M, SMPTE los 259M |
|
Tarifa de datos |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
Igualación del cable |
Cable automático EQ (cable de Belden 1694A) los 250m @ 270Mbit/s, el 140m @ 1.5Gbit/s, los 80m @ 3Gbit/s |
|
Interfaz del SDI |
BNC 75 ohmios |
Intercomunicador:
|
Adaptador óptico de la cámara |
|
|
Interfaz |
4pin XLR (varón) /5pin XLR (conector de auriculares)/3.5m m de la hembra |
|
Micrófono |
Entradas de micrófono con el mudo y los preamplificación |
|
Auricular |
con el volumen hacia arriba o hacia abajo |
|
Estación base óptica |
|
|
Interfaz |
Entrada: la hembra de 3pin XLR, hizo salir: varón o 5pin XLR de 3pin XLR o conector de auriculares de 3.5m m |
|
Audio |
Nivel de línea de la balanza o del desequilibrio |
Cuenta:
|
Adaptador óptico de la cámara |
|
|
Interfaz |
cabeza o 3pin mini XLR del aire 4pin |
|
Salida |
Cierre del contacto seco o +12V mojado |
|
En: cortocircuito o +12V Apagado: abierto o 0V |
|
|
Estación base óptica |
|
|
Interfaz |
DB9 (varón) |
|
Entrada |
Cierre del contacto seco o mojado |
|
En: ponga en cortocircuito al punto bajo de la tierra o de TTL apagado: alto abierto o de TTL |
|
Telecontrol:
|
Adaptador óptico de la cámara |
|
|
Interfaz |
cabeza del aire 8pin o interfaz remoto de 8pin Sony |
|
Datos |
RS422 /RS232/RS485 |
|
Estación base óptica |
|
|
Interfaz |
Interfaz remoto de DB9 (varón) o de 8pin Sony |
|
Datos |
RS422 /RS232/RS485 |
Ethernet:
|
Modo del trabajo |
Lleno - duplex/semidúplex |
|
Tarifa de datos |
10/100Mbps (AUTO) |
|
terminal de la conexión |
RJ45 |
