Datos del producto:
|
| Tipo: | EFP | uso: | FTTX |
|---|---|---|---|
| Garantía: | 3 años | Marca: | más alláopto |
| Nº de fibra: | 1. |
Uso:
Estudio de la televisión, estudio móvil
La producción electrónica del campo del EFP, los acontecimientos deportivos importantes y las celebraciones grandes difundieron vivo
Cámara INGLESA (videocámaras al aire libre de la foto) actualizada a una cámara del EFP.
Especificaciones:
Índice general
| Temporeros del trabajo | -25°C a 55°C |
| Temporeros del almacenamiento | -40°C a 85°C |
| humedad | 0 ~ el 95% (sin condensación) |
| Adaptador óptico de la cámara | |
| Energía entrada | Por Lemo |
| Consumo de energía | <10w> |
| Peso neto | 1.5kg |
| Tamaño del aspecto | 188mm*116mm*45m m (V-soporte/cantidad) |
| Estación base óptica | |
| Energía entrada | AC90~240V |
| Consumo de energía | <10w> |
| Peso neto | 4.5kg |
| Tamaño del aspecto | 19" soporte de estante estándar 1U |
Óptico:
| Longitud de onda | 1310nm/1550nm/CWDM |
| De potencia de salida | -6~-1dBm |
| Sensibilidad de Rx | <-18dbm> |
| Distancia de transmisión | Cable híbrido optoelectrónico los 300+m |
| Conector óptico | Lemo |
Entrada-salida del SDI:
| Formato de la señal | SMPTE los 424M, SMPTE los 292M, SMPTE los 259M |
| Tarifa de datos | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Igualación del cable |
Cable automático EQ (cable de Belden 1694A) los 250m @ 270Mbit/s, el 140m @ 1.5Gbit/s, los 80m @ 3Gbit/s |
| Interfaz del SDI | BNC 75 ohmios |
Intercomunicador:
| Adaptador óptico de la cámara | |
| Interfaz | 5pin XLR (hembra) |
| Micrófono | Entradas de micrófono con el mudo y los preamplificación |
| Auricular | con el volumen hacia arriba o hacia abajo |
| Audio de PGM | Nivel de línea equilibrado audio hacia fuera con el volumen hacia arriba o hacia abajo |
Cuenta:
| Adaptador óptico de la cámara | |
| Interfaz | 3pin mini XLR |
| Salida | LED+/- |
| Estación base óptica | |
| Interfaz | DB25 (varón) |
Telecontrol:
| Adaptador óptico de la cámara | |
| Interfaz | RJ45 |
| Datos | Ethernet del 10/100M |
| Estación base óptica | |
| Interfaz | RJ45 |
| Datos | Ethernet del 10/100M |
Descripción de las funciones:
Convertidor de la fibra óptica (transmisor)
Uno-cerradura en extremo de la cámara
Fibra: por el cable híbrido de Lemo accionado de lado del receptor,
entrada de 2x 3G/HD-SDI, 1 salida del SDI,
salida video de 1x CVBS (Genlock),
intercomunicador 1x (auriculares, entrada de micrófono, salida audio nbalanced del nivel de línea, 5-Pin XLR femenino)
salida audio de 1x PGM
telecontrol 1x (el 10/100M Ethernet)
salida de la cuenta 1x
1 x 4Pin XLR para la salida 12V
Ninguna parte inferior del poder
Convertidor de la fibra óptica (receptor)
1x 19" soporte de estante 1U en extremo bajo
Fibra: Cable híbrido de Lemo
la salida de 3x 3G/HD-SDI (SALIDA gemela del SDI 1, sola SALIDA del SDI 2) y 1CH 3G/HDSDI entraron
entrada de video de 1x CVBS (Genlock), 1 lazo del vídeo;
1x Bidi desequilibró el audio del nivel de línea, entrada del audio 1xPGM (1xDB25Connector),
telecontrol 1x (el 10/100M Ethernet)
entrada de la cuenta 1x

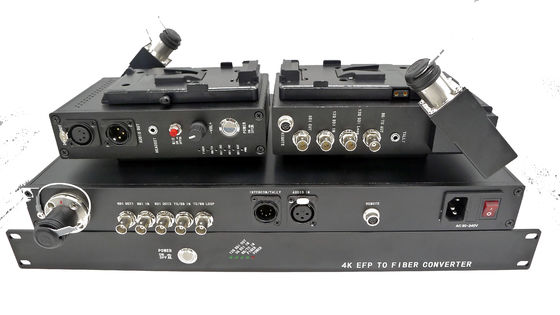

Diagrama del panel:
