Datos del producto:
|
| Type: | EFP to fiber converter | Uso: | Programa video que registra, producción de la competencia que tira de la película |
|---|---|---|---|
| Garantía: | 3 años | No. de fibra: | 1. |
| Resaltar: | Sistema de la cámara de la fibra de las furgonetas de BY-EFP-SDI-01 OB,BY-EFP-SDI-01 cameraman Fiber Camera System,Cameraman Fiber Camera System BY-EFP-SDI-01 |
||
vínculo de la fibra del cameraman y del EFP de las furgonetas de OB con 3GSDI, intercomunicador, telecontrol, cuenta, vídeo de la vuelta al multiplexor óptico de la fibra

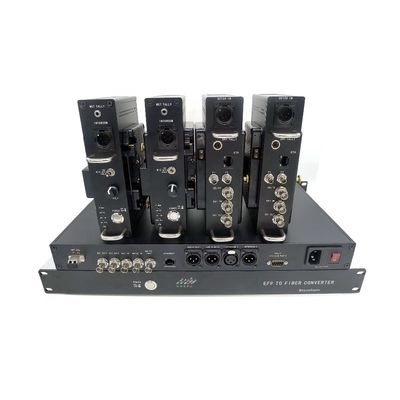

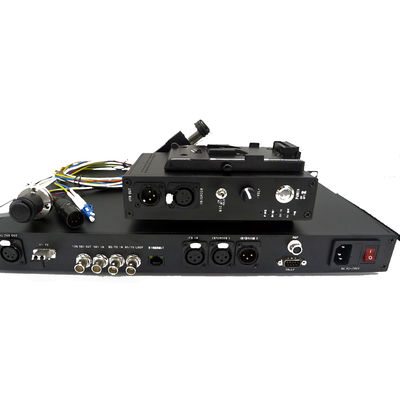

el EFP de 4 ch a la fibra para SONY HDW-750 incluye 4 adaptadores ópticos y una estación base óptica (de la cámara canal 4). El sistema transporta una señal 3G/HD-SDI de Sony HDW-730 o cámara a la estación base, visualización inversa (SDI o CVBS), datos teledirigidos (interfaz del perno de Sony 8, conectan Sony RCU/RCP RM-B150, RM-B170, RM-B750), intercomunicador de la serie HDW-750 (el extremo puede ser las 4 auriculares conectadas del perno del profesional o 5 del perno XLR, el extremo de OB puede ser Clearcom conectado o estación principal del intercomunicador del RTS, del etc), cuenta de la cámara (1 o 2 colores son opcionales). La señal de Genlock, la sincronización de blackburst/trilevel o el código del tiempo es opcional. El sistema pone todas las señales necesarias para la producción de la multi-cámara 3G/HD-SDI en un SM/un milímetro tácticos o cable híbrido de la fibra de SMPTE, asegurando conectividad robusta, sin problemas en cualquier estudio o la producción remota.
Características
Especificaciones:
Índice general
|
Temporeros del trabajo |
-25°C a 55°C |
|
Temporeros del almacenamiento |
-40°C a 85°C |
|
humedad |
0 ~ el 95% (sin condensación) |
|
Adaptador óptico de la cámara |
|
|
Energía entrada |
DC 11~19V |
|
Consumo de energía |
<8w> |
|
Peso neto |
1kg |
|
Tamaño del aspecto |
188mm*116mm*45m m (sin el V-soporte/la cantidad) |
|
Estación base óptica |
|
|
Energía entrada |
AC90~240V |
|
Consumo de energía |
<20w> |
|
Peso neto |
3kg |
|
Tamaño del aspecto |
19" soporte de estante estándar 1U |
Óptico:
|
Longitud de onda |
1310nm/1550nm/CWDM |
|
De potencia de salida |
-6~-1dBm |
|
Sensibilidad de Rx |
<-18dbm> |
|
Distancia de transmisión |
Fibra el 10+km, milímetro del SM de fibra los 300m |
|
Conector óptico |
DÚO de Dul LC /FC/ST/SC/ Lemo 3K.93C/Neutrik OpticalCON |
Entrada-salida del SDI:
|
Formato de la señal |
SMPTE los 424M, SMPTE los 292M, SMPTE los 259M |
|
Tarifa de datos |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
Igualación del cable |
Cable automático EQ (cable de Belden 1694A) los 250m @ 270Mbit/s, el 140m @ 1.5Gbit/s, los 80m @ 3Gbit/s |
|
Interfaz del SDI |
BNC 75 ohmios |
Intercomunicador:
|
Adaptador óptico de la cámara |
|
|
Interfaz |
4pin XLR (varón) /5pin XLR (hembra) |
|
Micrófono |
Entradas de micrófono con el mudo y los preamplificación |
|
Auricular |
Con el amplificador y el volumen hacia arriba o hacia abajo |
|
Estación base óptica |
|
|
Interfaz |
hembra/varón de 3pin XLR: Audio de la línea del partido para la estación principal de Clearcom o del intercomunicador del RTS DB9 (varón): Entrada y salida audios del nivel de línea |
Cuenta:
|
Adaptador óptico de la cámara |
|
|
Interfaz |
cabeza o 3pin mini XLR del aire 4pin |
|
Salida |
Cierre del contacto seco o LED+/- mojado |
|
En: corto o LED encendido Apagado: abierto o LED apagado |
|
|
Estación base óptica |
|
|
Interfaz |
DB9 (varón) |
|
Entrada |
Cierre o TTL del contacto seco En: ponga en cortocircuito a la tierra o a TTL bajo Apagado: alto abierto o de TTL |
Telecontrol:
|
Adaptador óptico de la cámara |
|
|
Interfaz |
El perno de Sony 8 o interfaz del perno de Panasonic 10 |
|
Datos |
RS422 /RS232/RS485 |
|
Estación base óptica |
|
|
Interfaz |
El perno de Sony 8 o interfaz del perno de Panasonic 10 |
|
Datos |
RS422 /RS232/RS485 |
