sistema de la cámara de la fibra 3G con audio delantero y de vuelta del SD de los datos 422/485/Intercom/del nivel de línea sobre el cable híbrido de la fibra de SMPTE

Sistema de la cámara de la fibra óptica con audio delantero y de vuelta del SD de los datos 422/485/Intercom/del nivel de línea sobre el cable híbrido de la fibra de SMPTE

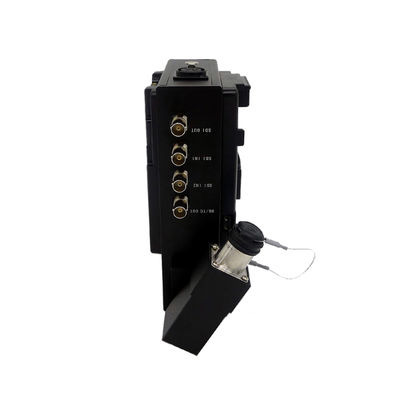

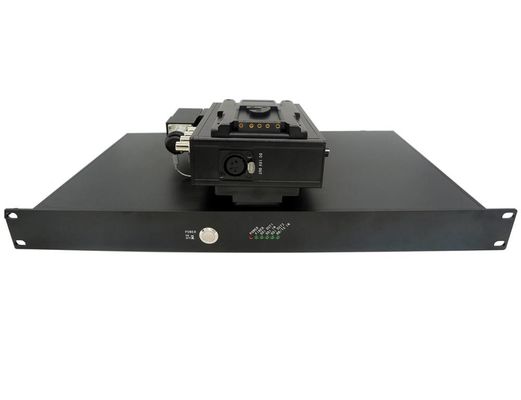

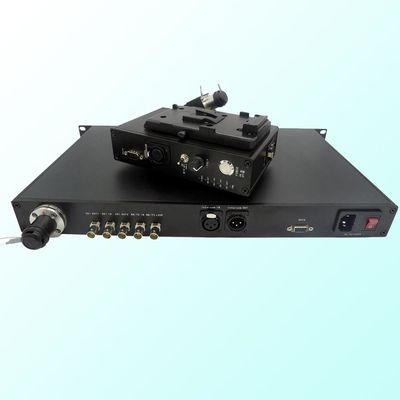

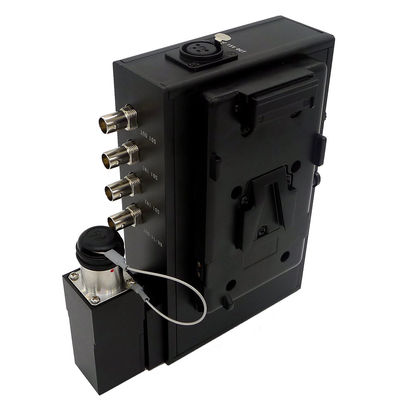

El sistema óptico de la cámara de la fibra BY-EFP-602 es un pequeño transmisor de la difusión del factor de forma. Transmite el vídeo, el audio, datos y poder sobre un solo cable híbrido de la fibra del campo SMPTE. Las distancias largas del cable pueden ser alcanzado debido a las fuentes de alimentación más de alta calidad ejecutadas en unidad de la base y de la cámara.

La fibra BY-EFP-602 que el sistema óptico de la cámara se diseña especialmente para los sistemas de la cámara de alta velocidad que hacen salir dos señales video de 3G HD-SDI, él realiza excelente en el resto de los usos profesionales de la difusión. Ofrecemos soluciones modificadas para requisitos particulares para transmitir todas las señales requeridas.

Características:
- Toda la transmisión de la señal incluyendo poder más de un solo cable híbrido de la fibra de SMPTE
- toma de corriente de 15V DC en la cámara
- Distancias largas
- Dos señales sin comprimir de 3G HD-SDI de la cámara de basar
- Una señal sin comprimir de 3G HD-SDI (señal de la vuelta)
- Dos líneas de señales bidireccionales de datos
- Dos líneas de audio (nivel de línea)
- soluciones modificadas para requisitos particulares con más o menos señales a petición

- Conectores del estándar industrial para todas las entradas y salidas;

- Indicadores del LED;

Nota:  1. añada o quite algunas funciones, comprueban por favor la información abajo el ordenar

Parámetros:

Distancia: 10 kilómetros (SMF) o 300 metros (MMF)
Tipo de la fibra: 62.5/125um MMF, 50/125um MMF, los 9/125μm SMF
Conector de la fibra: Conector híbrido de la fibra de SMPTE
 Conector del SDI: BNC
formato de 3G SDI:
1)Se igualan y re-se registran todas las entradas y salidas
2)Pase todos los modelos patológicos
3)Conformidad de SMPTE424M/292/259 y de DVB-ASI
4)Señales audios y de datos integradas ayudas
5)Ayuda SD-SDI y HD-SDI y 3G-SDI, ayuda 270Mbps y 1.485Gbps y vídeo de 2.97Gbps SDI

Dimensión de Rx (CCU): 19" soporte de estante 1U (480 x 250 x 50 milímetros)
Gross.W: 10 kilogramos
Fuente de alimentación de Rx:  CA 85-260V/50Hz
Temperatura de trabajo: 0 ℃ ℃~+85;
Humedad relativa: 0 ~ el 95%

Uso:
Estudio de la televisión, estudio móvil
La producción electrónica del campo del EFP, los acontecimientos deportivos importantes y las celebraciones grandes difundieron vivo
Cámara INGLESA (videocámaras al aire libre de la foto) actualizada a una cámara del EFP.
OB Van

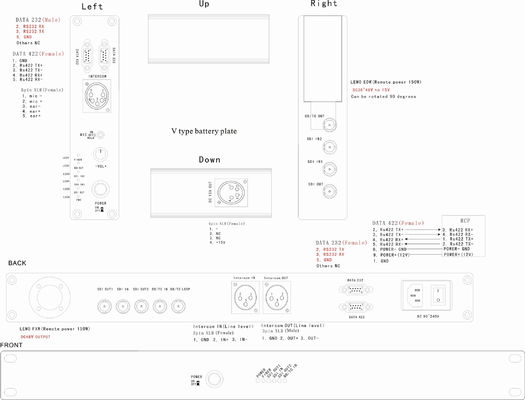

Los paneles e interfaces: (agrande por favor la misma foto al lado del título)

Selecciones y parámetros de la función:
