Datos del producto:
|
| Resaltar: | transmisor-receptor de 10G SFP,Longitud de onda corta del transmisor-receptor de SFP,Conector enchufable del sfp |
||
|---|---|---|---|

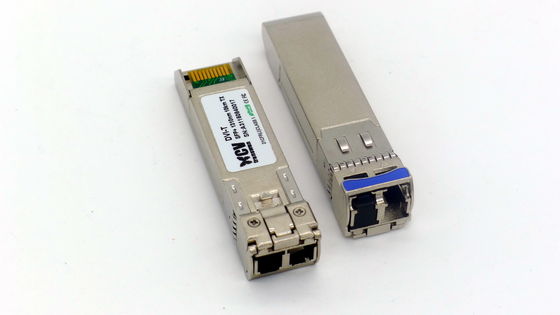

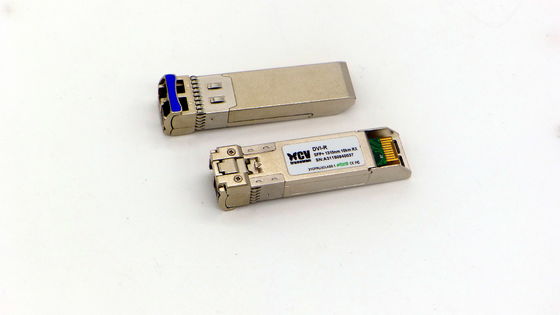

transmisor-receptor enchufable de SFP del SENIOR de la Cortocircuito-longitud de onda 10Gb/s
●Enchufable caliente
●interfaz óptico serial 10Gb/s
●Los hasta 300m en 50/125um MMF (los 2000MHZ.KM)
●Obediente con SFP+ MSA
●Paquete de SFP MSA con el conector a dos caras del LC
●Interfaz del monitor de diagnóstico de Digitaces
●EMI baja misma y protección excelente del ESD
●Alto margen de la transmisión
●sola fuente de alimentación de +3.3V
●Debajo del consumo de energía 1W
●Interfaz mecánico de SFP
●Gama ancha de la dato-tarifa
Descripción
●Los transmisores-receptores ópticos CSP08V9-11-55 se diseñan para los interfaces ópticos seriales 10Gb/s para las comunicaciones de datos con la fibra del multimodemode (MMF). El transmisor-receptor puede apoyar 9.953G b/s a 11.1Gb/s
●Los diseños del transmisor-receptor se optimizan para el alto rendimiento y rentable para suministrar a clientes las mejores soluciones para los usos del datacom y del almacenamiento.
Estándar
●SFP+ MSA obediente
●SFF-8472 reversión 9,5 obediente
●IEEE802.3-2005 obediente
●Telcordia GR-468-CORE obediente
●Parte 15, clase B de la FCC 47 CFR obediente
●FDA 21 CFR 1040,10 y 1040,11, class1 obediente
●RoHS obediente
Usos
●● del canal de la fibra del ● 10G de 10G Base-SR/SW otros vínculos ópticos
| Parámetro | Símbolo | Mínimo. | Tipo. | Máximo. | Unidad | Nota | |
| Tarifa de datos | Ethernet | 10,3125 | Gb/s | ||||
| Canal de la fibra | 10,518 | ||||||
| Voltaje de fuente | Vcc | 3,13 | 3,3 | 3,47 | V | ||
| Fuente actual | Icc | 300 | mA | ||||
| Temperatura de caso de funcionamiento | Tc | 0 | 70 | ℃ | |||
| Parámetro | Símbolo | Mínimo. | Tipo. | Máximo. | Unidad | Nota | |
| Diferencia. oscilación del voltaje de entrada | 500 | mVpp | Nota 1 | ||||
| Entrada de la neutralización de Tx | H | VIH | 2,0 | Vcc+0.3 | V | ||
| L | VIL | 0 | 0,8 | ||||
| Salida de la falta de Tx | H | VOH | 2,0 | Vcc+0.3 | V | Nota 2 | |
| L | Vol. | 0 | 0,8 | ||||
| Diferencia entrada. Impedancia | Zin | 100 | Ω | ||||
Parámetro |
Símbolo |
Mínimo. |
Tipo. |
Máximo. |
Unidad |
Nota |
|
Diferencia. oscilación del voltaje de salida |
|
|
500 |
|
mVpp |
Nota 3 |
|
Rx LOS hizo salir |
H |
VOH |
2,0 |
|
Vcc+0.3 |
V |
Nota 2 |
L |
Vol. |
0 |
0,8 |
||||
| Parámetro |
Símbolo |
Mínimo. |
Tipo. |
Máximo. |
Unidad |
Nota |
| Longitud de onda de funcionamiento |
|
760 |
|
860 |
nanómetro |
|
| Sensibilidad | Psen | -9,9 | dBm | Nota 3 | ||
| Sobrecarga mínima |
Pimax |
-1 |
|
|
dBm |
|
| El LOS afirma | LosA |
-24 |
|
|
dBm |
|
| El LOS De-afirma |
LosD |
|
|
-12 |
dBm |
|
| Histéresis del LOS |
LosH |
0,5 |
|
4 | DB |
| Parámetro | Símbolo | Mínimo. | Tipo. | Máximo. | Unidad | Nota |
| Longitud de onda de funcionamiento | 840 | 850 | 860 | nanómetro | ||
| Avenida. de potencia de salida (permitido) | Po | -6 | -1 | dBm | Nota 1 | |
| Ratio de la extinción | ER | 3,0 | 5,0 | DB | Nota 1 | |
| Anchura espectral del RMS | Δλ | 0,45 | nanómetro | |||
| Tiempo de la subida/caída (los 20%~80%) | Tr/Tf | 50 | picosegundo | Nota 2 | ||
| Amplitud óptica de la modulación | OMA | -2,8 | dBm | |||
| Pena de la dispersión | 3,9 | DB | ||||
| Ojo óptico de la salida | IEEE 802.3-2005 obediente | |||||
Interfaz en serie para la identificación y DDM
Los módulos de SFP aplicar el protocolo de dos hilos de comunicación serial según lo definido en SFP MSA.
La información serial de la identificación de los módulos de SFP y de los parámetros del monitor de diagnóstico de Digitaces se puede alcanzar a través del interfaz de I2C en la dirección A0h y A2h. La memoria se traza en el cuadro 1. que la información detallada de la identificación (A0h) se enumera en el cuadro 2. Y la especificación de DDM (A2h) se describe en el cuadro 3. Para más detalles de la memoria mOL y de las definiciones del byte, refiera por favor al SFF-8472 (Rev 9,3, agosto de 2002), “interfaz de supervisión de diagnóstico de Digitaces para los transmisores-receptores ópticos”. Los parámetros de DDM internamente han estado calibrados.
| Memoria de diagnóstico MOL (descripciones específicas de Digitaces del campo de datos) | |||||
| dirección 1010000X (A0h) de 2 alambres | dirección 1010001X (A2h) de 2 alambres | ||||
| Dirección | Información | Dirección | Información | ||
| 0~95 | Identificación serial definida por SFP MSA (96 bytes) | 0~55 | Alarma y umbrales de cuidado (56 bytes) | ||
| 56~95 | Constantes de la calibración (40 bytes) | ||||
| 96~127 | Específico del vendedor (32 bytes) | 96~119 | Interfaz de diagnóstico en tiempo real (24 bytes) | ||
| 120~127 | Específico del vendedor (8 bytes) | ||||
| 128~255 | Reservados, SFF8079 (128 bytes) | 128~247 | Usuario EEPROM programable (120 bytes) | ||
| 248~255 | Específico del vendedor (8 bytes) | ||||
| Contenido serial de la memoria de la identificación de EEPROM (A0h) | ||||
| Datos Dirección |
Tamaño (Bytes) |
Nombre de Campo |
Valor (hex.) | Descripción del campo |
| CAMPOS BAJOS DE LA IDENTIFICACIÓN | ||||
| 0 | 1 | Identificador | 03 | SFP |
| 1 | 1 | Ext. Identifier | 04 | MOD4 |
| 2 | 1 | Conector | 07 | LC |
| 3-10 | 8 | Transmisor-receptor | 00 00 00 00 00 00 00 00 | |
| 11 | 1 | Codificación | 01 | NRZ |
| 12 | 1 | BR, nominal | 67 | |
| 13 | 1 | Reservado | 00 | |
| 14 | 1 | Longitud (los 9µm, kilómetros) | 00 | |
| 15 | 1 | Longitud (los 9µm) | 00 | |
| 16 | 1 | Longitud (los 50µm) | 52 | los 82m 50125um los 500MHZ.KM MMF |
| 17 | 1 | Longitud (los 62.5µm) | 21 | los 33m 62.5/125um los 200MHZ.KM MMF |
| 18 | 1 | Longitud (cobre) | 00 | |
| 19 | 1 | Reservado | 00 | |
| 20-35 | 16 | Nombre del vendedor | ||
| 36 | 1 | Reservado | 00 | |
| 37-39 | 3 | Vendedor OUI | 000000 | |
| 40-55 | 16 | Vendedor PN | ||
| 56-59 | 4 | El vendedor rev | 31 30 20 20 | 10 |
| 60-61 | 2 | Longitud de onda | 03 52 | 850nm |
| 62 | 1 | Reservado | 00 | |
| 63 | 1 | CC_BASE | XX | Compruebe el código para saber si hay campos bajos de la identificación |
| CAMPOS EXTENDIDOS DE LA IDENTIFICACIÓN | ||||
| 64-65 | 2 | Opciones | 001A | Los, Tx_falt, Tx_diable |
| 66 | 1 | BR, máximo | 00 | Margen superior de la tasa de bits, unidades de % |
| 67 | 1 | BR, minuto | 00 | Un margen más bajo de la tasa de bits, unidades de % |
| 68-83 | 16 | SN del vendedor | xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx |
Número de serie (ASCII) |
| 84-91 | 8 | Código de fecha | xx xx xx xx xx xx xx xx | El código de fecha de fabricación del vendedor (ASCII) |
| 92 | 1 | Tipo de supervisión de diagnóstico | 68 | Diagnósticos de Digitaces y calibración interna |
| 93 | 1 | Opciones aumentadas | 80 | Alarma/banderas de cuidado ejecutadas |
| 94 | 1 | Conformidad SFF-8472 | 04 | |
| 95 | 1 | CC_EXT | xx | Compruebe el código para saber si hay los campos extendidos de la identificación |
| LA IDENTIFICACIÓN ESPECÍFICA DEL VENDEDOR COLOCA | ||||
| 96-127 | 32 | Específico del vendedor | Vendedor EEPROM específico | |
| 128-255 | 128 | Reservado | Reservado para SFF-8079. | |
Nota: El byte “xx” se debe completar según caso práctico. Para más información, refiera por favor al documento relacionado SFF-8472 del Rev 9,4.
| Especificación de DDM | |||
| Parámetro | Gama | Exactitud | Calibración |
| Temperatura | -10 ~ +80°C | ±3°C | Interno |
| Voltaje | 3,0 ~ 3.6V | el ±3% | Interno |
| Corriente diagonal | 0 ~ 15mA | el ±10% | Interno |
| Poder de TX | -7 ~ 0dBm | ±2dB | Interno |
| Poder de RX | -15 ~ 0dBm | ±2dB | Interno |
| PIN # | Nombre | Función | Notas |
| 1 | VeeT | Tierra del transmisor del módulo | Note1 |
| 2 | Falta de Tx | Falta del transmisor del módulo | Nota 2 |
| 3 | Neutralización de Tx | Neutralización del transmisor; Apaga salida del laser del transmisor | Nota 3 |
| 4 | SDL | entrada-salida de 2 del alambre datos de la interfaz en serie (SDA) | |
| 5 | LCC | entrada de reloj de la interfaz en serie de 2 alambres (LCC) | |
| 6 | MOD-ABS | El módulo ausente, conecta para virar o VeeT en el módulo | Nota 2 |
| 7 | RS0 | Tarifa select0, opcionalmente receptor del control SFP+. Cuando es alto, entre la tarifa de datos >4.5Gb/s; cuando es bajo, tarifa de datos de entrada <> | |
| 8 | LOS | Pérdida del receptor de indicación de la señal | Note4 |
| 9 | RS1 | Tarifa select0, opcionalmente transmisor del control SFP+. Cuando es alto, entre la tarifa de datos >4.5Gb/s; cuando es bajo, tarifa de datos de entrada <> | |
| 10 | Vire | Tierra del receptor del módulo | Nota 1 |
| 11 | Vire | Tierra del receptor del módulo | Nota 1 |
| 12 | RD | El receptor invirtió los datos publicados | |
| 13 | RD+ | El receptor no-invirtió los datos publicados | |
| 14 | Vire | Tierra del receptor del módulo | Nota 1 |
| 15 | VccR | Fuente del receptor 3.3V del módulo | |
| 16 | VccT | Fuente del transmisor 3.3V del módulo | |
| 17 | VeeT | Tierra del transmisor del módulo | Nota 1 |
| 18 | TD+ | El transmisor invirtió los datos publicados | |
| 19 | TD | El transmisor no-invirtió los datos publicados | |
| 20 | VeeT | Tierra del transmisor del módulo | Note1 |
